네트워크관리사2급) TDM/FDM/CDM/WDM

* 다중화 (Multiplexing) : 하나의 통신 회선을 다수의 단말기가 공유할 수 있도록 하는 것으로, 다중화를 위한 장치에는 다중화기, 집중화기, 공동 이용기가 있다.

* 다중화기(Multiplexer)
- 하나의 통신 회선에 여러 대의 단말기가 동시에 접속하여 사용할 수 있도록 하는 장치이다.
- 고속 통신 회선의 주파수나 시간을 일정한 간격으로 나누어 각 단말기에 할당하는 방식으로 운영된다.
- 통신 회선을 공유함으로써 전송 효율을 높이고, 통신회선의 수와 설치 비용을 줄일 수 있다.
- 입력 회선의 수와 출력 회선의 수가 같다.
- 여러 대의 단말기 속도의 합이 다중화된 하나의 통신 회선 속도와 같다(A + B + C = D)

1. TDM
- Time Division Multiplexer
- 시분할(시간) 다중화기
- 통신 회선의 대역폭을 일정한 시간 폭(Time Slot)으로 나누어 여러 대의 단말장치가 동시에 사용할 수 있도록 한 것
- 디지털 회선에서 주로 이용
- 다중화기의 내부 속도와 단말장치의 속도 차이를 보완해 주는 버퍼가 필요
- STDM(동기식 시분할 다중화기) 방법과 ATDM(비동기식 시분할 다중화기) 방법이 있음

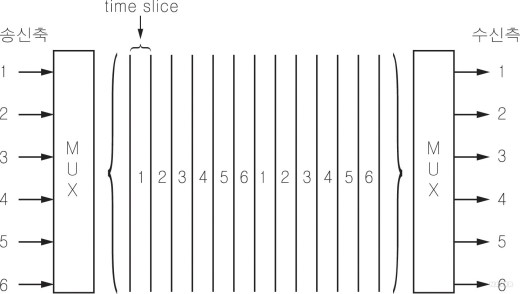

시분할 다중화기 방식

2. FDM
- Frequency Division Multiplex
- 주파수 분할 다중화기
- 통신 회선의 주파수를 여러 개로 분할하여 여러 대의 단말장치가 동시에 사용할 수 있도록 한 것
- 다중화기 중 주파수 대역폭을 다수의 작은 대역폭으로 분할 전송하는 방식
- 전송 신호에 필요한 대역폭보다 통신 회선의 유효 대역폭이 큰 경우에 사용
- 다중화기 자체에 변.복조 기능이 내장되어 있어 모뎀을 설치할 필요가 없음
- TDM에 비해 구조가 간단하고 가격이 저렴
- 대역폭을 나누어 사용하는 각 채널들 간의 상호 간섭을 방지하기 위한 보호 대역(Guard Band)필요
- 보호 대역(Guard Band) 사용으로 인한 대역폭의 나비가 초래 됨
- 저속의 비동기식 전송, 멀티 포인트 방식, 아날로그 신호 전송에 적합

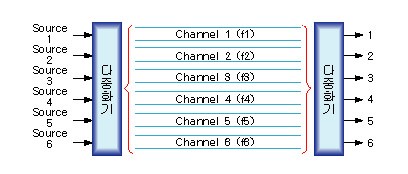

주파수 분할 다중화기 방식

3. CDM
- 코드 분할 다중화 방식
- 무선 통신에서 가장 널리 사용
- 도청과 간섭 방지가 가능하지만 잡음을 분리해야 하는 오버헤드가 발생

4. WDM
- 파장 분할 다중화 방식
- 빛의 파장을 제외하고 FDM방식과 동일
- 초고속 대용량 전송이 가능
- 시스템 확장성 또는 유연성이 우수
